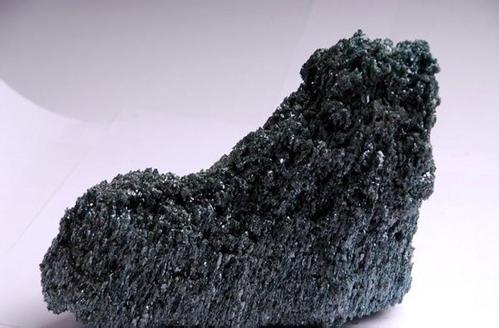

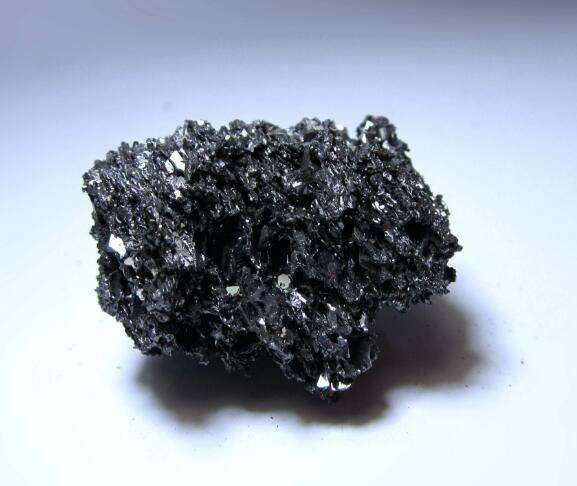

純碳化硅是無色透明的晶體。工業碳化硅因所含雜質的種類和含量不同，而呈淺黃、綠、藍乃至黑色，透明度隨其純度不同而異。  碳化硅晶體結構分為六方或菱面體的

α-SiC和立方體的β-SiC（稱立方碳化硅)。α-SiC由于其晶體結構中碳和硅原子的堆垛序列不同而構成許多不同變體，已發現70余種。β-SiC于2100℃以上時轉變為α-

SiC。碳化硅的工業制法是用優質石英砂和石油焦在電阻爐內煉制。煉得的碳化硅塊，經破碎、酸堿洗、磁選和篩分或水選而制成各種粒度的產品。

碳化硅(SiC)因其很大的硬度而成為一種重要的磨料，但其應用范圍卻超過一般的磨料。例如，它所具有的耐高溫性、導熱性而成為隧道窯或梭式窯的首選窯具材料之一，它所具=有的導電性使其成為一種重要的電加熱元件等。制備SiC制品首先要制備SiC冶煉塊[或稱：SiC顆粒料，因含有C且超硬，因此SiC顆粒料曾被稱為：金剛砂。但要注意：它與天然金剛砂(也稱：石榴子石)的成分不同。在工業生產中，SiC冶煉塊通常以石英、石油焦等為原料，輔助回收料、乏料，經過粉磨等工序調配成為配比合理與粒度合適的爐料(為了調節爐料的透氣性需要加入適量的木屑，制備綠碳化硅時還要添加適量食鹽)經高溫制備而成。高溫制備SiC冶煉塊的熱工設備是專用的碳化硅電爐，其結構由爐底、內面鑲有電極的端墻、可卸式側墻、爐心體(全稱為：電爐中心的通電發熱體，一般用石墨粉或石油焦炭按一定的形狀與尺寸安裝在爐料中心，一般為圓形或矩形。其兩端與電極相連)等組成。該電爐所用的燒成方法俗稱：埋粉燒成。它一通電即為加熱開始，爐心體溫度約2500℃，甚至更高(2600～2700℃)，爐料達到1450℃時開始合成SiC(但SiC主要是在≥1800℃時形成)，且放出co。然而，≥2600℃時SiC會分解，但分解出的si又會與爐料中的C生成SiC。每組電爐配備一組變壓器，但生產時只對單一電爐供電，以便根據電負荷特性調節電壓來基本上保持恒功率，大功率電爐要加熱約24 h，停電后生成SiC的反應基本結束，再經過一段時間的冷卻就可以拆除側墻，然后逐步取出爐料。

碳化硅的作用廣泛，如需訂購或者咨詢詳情可撥打網站咨詢熱線，隨時歡迎大家前來咨詢。
